Solárny invertor ECO Solar Boost PRO 1650W MPPT 4x PV Canadian Solar, Súprava na ohrev vody

Najjednoduchší systém ohrevu vody v kotloch dostupný na trhu.

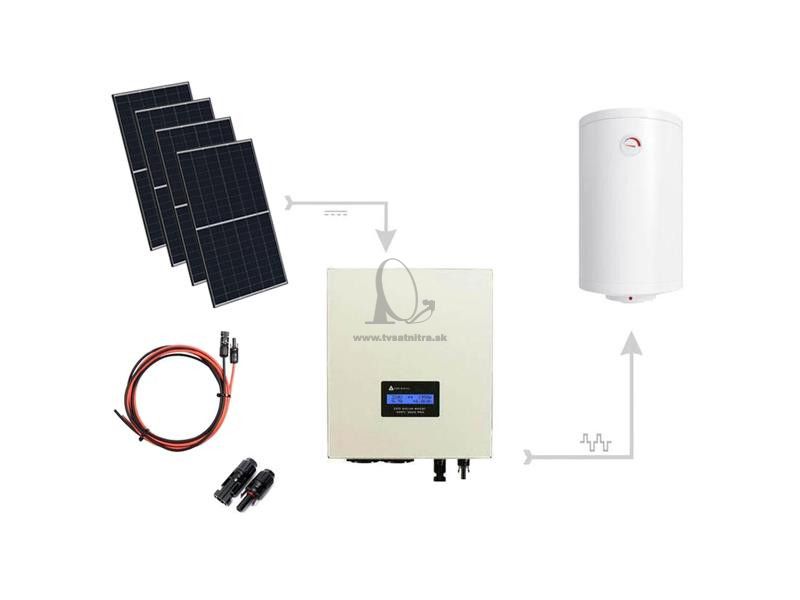

Sada sa skladá zo 4 monokryštalických panelov PERC CS6R-410 černý rám Canadian Solar s výkonom 410W každý, ECO Solar Boost MPPT-3000 3,5kW PRE konvertora a kompletné 25 metrov dlhé kabeláže s priloženými konektormi MC4 .

Systém je jednoduchý, vyžaduje iba pripojenie 4 typických fotovoltaických panelov s prevádzkovým napätím cca 32V alebo zodpovedajúci počet ďalších a energetický prijímač, napr. elektrokotol, podlahové vykurovanie.

Prevodník ECO Solar Boost MPPT-3000 PRO je vybavený LCD displejom, ktorý užívateľa priebežne informuje o parametroch FV inštalácie, napr.
Napätie FV systému
elektriny vyrábané FV panely
výstupný výkon
celková dnes vyrobená energia
celkovú energiu vyrobenú v predchádzajúci deň
celková vyrobená energia (merané od prvého zapnutia)
Okrem toho sa na displeji zobrazujú aktuálne udalosti a zistené nezrovnalosti vo forme textových správ.

Maximálny výkon systému je 3,5kW, prevodník má prioritný výstup číslo "1" a závislý výstup číslo "2".

To vám umožní pripojiť dve vykurovacie zariadenia, napríklad dva kotly, z ktorých jeden bude kúriť ako prvý a druhý, keď termostat prvého prestane prijímať energiu z meniča. Vďaka implementovanej funkcii MPPT sa menič automaticky prispôsobí výkonu ohrievača a nastaví jeho pracovný bod tak, aby energia prijímaná zo systému fotovoltaických panelov bola maximálna .

Ide o nadrozmerný tovar, na ktorý sa nevzťahuje doprava zadarmo. Doba dodania od vytvorenia objednávky sa môže predĺžiť o 3-4 pracovné dni.

Technické parametre:

SOLÁRNY MENIČ NAPÄTIA ECO Solar Boost MPPT-3000 3,5 kW PRE

- Vstupné napätie [VDC]: 120 až 350 (VDC)
- Výstupné napätie [VAC]: 120 až 350 (VAC)
- Maximálny výkon: 3,5 kW
- Funkcia MPPT: ÁNO
- Pripojenie FV panelov: Sériovo alebo sériovo paralelné
- Priebeh výstupného napätia: Modifikovaný sínus
- VAC výstup č. 1: prednosť
- VAC výstup č. 2: závislý *
- Ochrana proti podpätiu/prepätiu: ÁNO
- Tepelná ochrana: ÁNO
- Ochrana proti preťaženiu: ÁNO
- Pracovná teplota: -25 °C ~ +55 °C
- Účinnosť: >96 %
- Chladenie: Aktívne
- Napájací konektor: konektor MC4
- Výstupná zásuvka 230V: 2 x E (s kolíkom)
- materiál: Hliník
- Stupeň krytia (IP): IP21
- Rozmery dxšxv [mm]: 320x272x96
- váha (kg): 4,1 kg

Fotovoltaický panel PERC CS6R-410 černý rám Canadian Solar

Technické parametre:

- menovitý výkon: 410 W
- typ: monokryštalický
- účinnosť modulu: 21 %
- maximálny prúd (Imp): 13,15 A
- maximálne napájacie napätie (Vmp): 31,2 V
- napätie naprázdno (Voc): 37,2 V
- skratový prúd (ISC): 14,1 A
- maximálne systémové napätie: 1500 VDC (IEC)
- tolerancia výstupu: 0~+10 W
- typ konektora: MC4 / MC4 kompatibilné
- predné sklo: 3,2 mm tvrdené s antireflexnou úpravou
- stupeň krytia: IP68, 3 bypass diódy
- typ článku: monokryštalický
- počet buniek: 120
- rozmery: 1722 x 1134 x 30 mm
- hmotnosť: 21,3 kg
- rám: anodizovaná hliníková zliatina
- farba rámu: čierna


VAROVANIE! Vykurovacie zariadenia s elektronickými regulátormi je možné napájať iba z 1. výstupu.

Súprava obsahuje:
4 monokryštalické FV panely 410W PERC CS6R-410 černý rám Canadian Solar
Solárny konvertor ECO Solar Boost MPPT -3000 3,5 kW PRO
Súprava káblov 25 metrov
Konektory MC4
inštrukcie na inštaláciu

Tabuľka, ktorú nájdete vo fotografiách ukazuje, ako vybrať optimálny ohrievač v závislosti od výkonu a napätia FV systému. Výber optimálneho ohrievača zaručuje najvyššiu účinnosť FV systému na ohrev vody.
Ako vidíte, skutočný výkon 230V ohrievačov je silne závislý na napätí FV systému, optimálne ohrievače sú označené zelene, príliš slabé oranžovo a príliš silné červeno.
