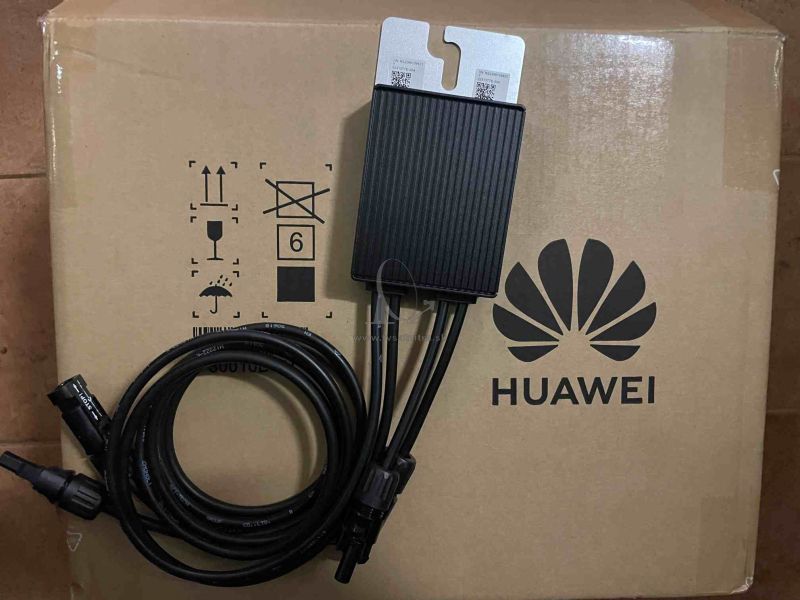

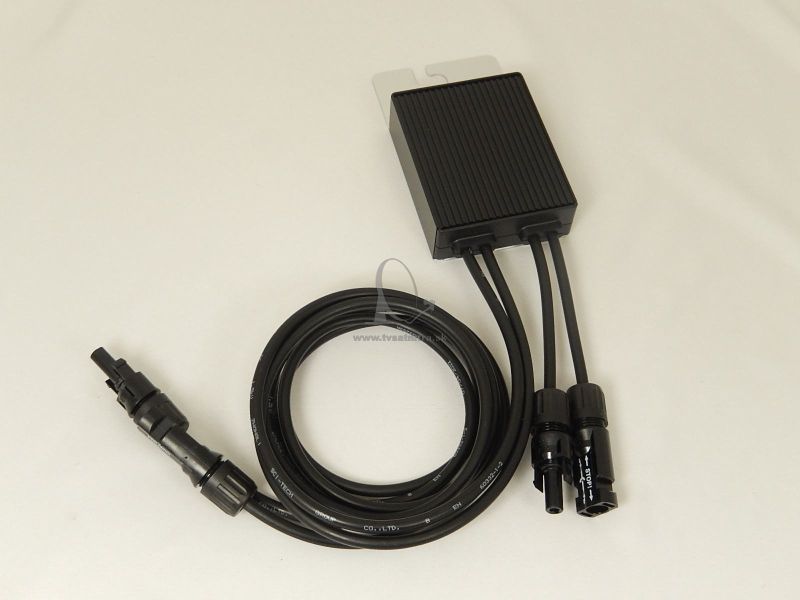

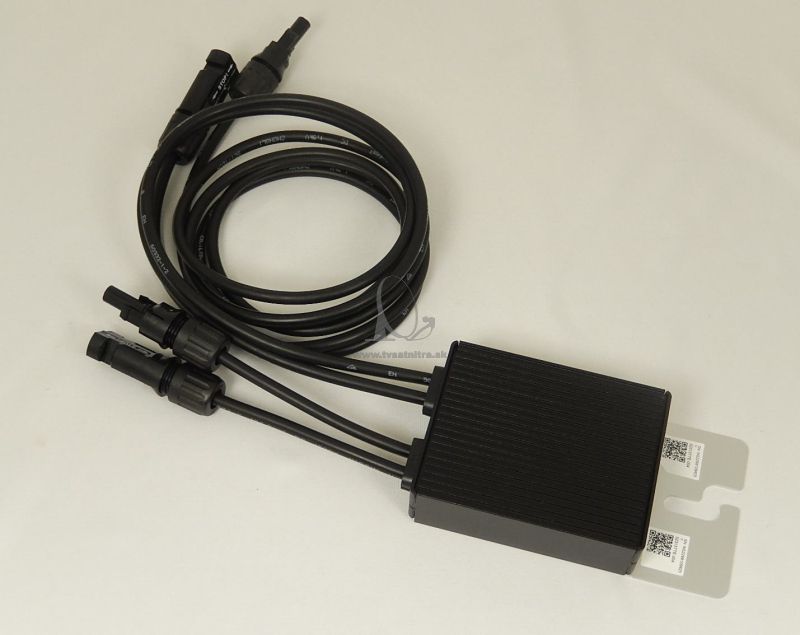

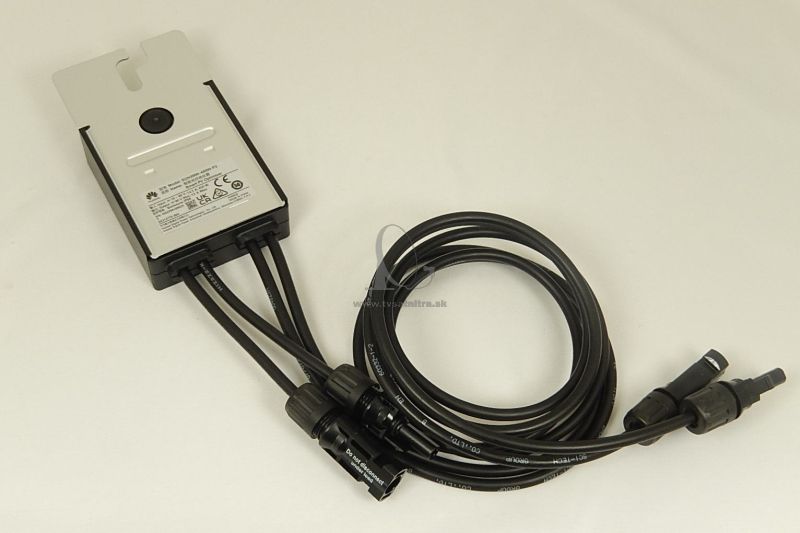

Fotovoltický optimizér Huawei SUN2000-450W -P2

Optimizér Huawei SUN2000-450W-P2 450 W umožňuje zvýšiť výkon vášho fotovoltického systému.

Optimizér Huawei 450 W SUN2000-450W-P2

Optimizér Huawei 450 W-P2 dovoľuje modulom zvýšiť účinnosť systému. Využíva sa hlavne pre inštalácie panelov s čiastočnými tieňmi, ktoré ovplyvňujú jeden, alebo niekoľko panelov.

S jeho použitím je možné získať maximálny výkon pre každý panel.

Optimizér spolupracuje len s meničmi značky Huawei, kompatibilita s jednotlivými meničmi je uvedená v technickom liste, v sekcii na stiahnutie.

  Vysoká účinnosť

  Max. účinnosť 99,5%, vážená účinnosť 99,0%
  Umožňuje na každej streche viac panelov, aby sa dosiahli vyššiu účinnosť systému
  Jednoduché a ľahké na inštalaciu

 Bezpečné

IP68, podporuje Huawei aplikácie
Schopnosť vypnutia modulu pre zaistenie bezpečnosti ľudí a majetku

FusionSolar app

na správu elektrární v rámci riešenia Huawei smart PV. Vďaka funkciám konfigurácie meniča, správy elektrární, správy zariadení, mobilnej prevádzky a údržby, inteligentnej diagnostiky atď. vám umožňuje kedykoľvek a kdekoľvek poznať prevádzkový stav zariadenia.

Technické parametre

Vstup

Menovitý príkon: 450 W

Absolútne maximálne vstupné napätie: 80 V

Prevádzkové napätie MPPT: 10 - 80 V

Max. vstupný prúd: 14,5A

Max. účinnosť: 99,5%

Vážená účinnosť: 99,0%

Kategória prepätia: II

​Výstup

Max. výstupné napätie: 80 V

Max. výstupný prúd: 15 A

Výstupný obtok: Áno

​Štandardy

Bezpečnosť: IEC62109-1 (bezpečnosť triedy II)

RoHS: Áno

Všeobecné parametre

Dĺžka (mm): 71

Šírka (mm): 138

Hĺbka (mm): 25

Váha (kg): 0.55

Dĺžka výstupného kábla: 1,3m

Rozsah prevádzkovej teploty: -40°C až +85°C

Typ vstupného aj výstupného konektoru: MC4

Trieda krytía: IP68

Huawei Smart SUN2000-450W-P2 Optimizer - General Data

Dimensions (W x H x D): 71 x 138 x 25 mm (2.8 x 5.4 x 1.0 in.)
Weight (including cable): 0.55 kg
Installation part (optional): Grounding plate, grounding clamp, PV module frame plate
Input connector: Staubli MC4
Output connector: Staubli MC4
Length of output cable4: 1.2 m
Operating temperature5: -40 ～ +85 ℃
Humidity range: 0% RH～ 100% RH
Protection class: IP68

Huawei Smart SUN2000-450W-P2 Optimizer - Input

Rated input power1: 450 W
Absolute maximum input voltage: 80 V
MPPT operating voltage range: 10 - 80 V
Max. Input Current: 14.5 A
Max. Efficiency: 99.5 %
Weighted efficiency: 99.0 %
Overvoltage category: II

Huawei Smart SUN2000-450W-P2 Optimizer - Output

Max. Output voltage: 80 V
Max. Output current: 15 A
Output bypass2: Yes
Output voltage switch-off per optimiser30 V
Output impedance at switch-off per optimiser: 1 k ohm ± 10%.

Huawei Smart SUN2000-450W-P2 Optimizer - Output

Max. Output voltage: 80 V
Max. Output current: 15 A
Output bypass2: Yes
Output voltage switch-off per optimiser30 V
Output impedance at switch-off per optimiser: 1 k ohm ± 10%.

Long String Design (Full Optimizer)

SUN2000-2-6-KTL-L1: 4 - 25 | 6,000 W
SUN2000-3-10KTL-M1: 6 - 35 | 10,000 W
SUN2000-12-20KTL-M2: 6 - 35 | 12,000 W
SUN2000-30-40 KTL-M3: 6 - 25 | 12,000 W

Huawei Smart SUN2000-450W-P2 Optimizer - Communication Protocol

Communication protocol: MBUS

Huawei Smart SUN2000-450W-P2 Optimizer - Standards Compliance

Safety: IEC62109-1 (Safety Class II)
RoHS: Yes

Huawei Smart SUN2000-450W-P2 Optimizer - Inverter - Compatibility

Compatible product:
SUN2000-2 / 3 / 3.68 / 4 / 4.6 / 5 / 6 KTL-L1
SUN2000-3 / 4 / 5 / 6 / 8 / 10 KTL-M1
SUN2000-12 / 15 / 17 / 20 KTL-M2
SUN2000-30 / 36 / 40 KTL-M3

Huawei Smart SUN2000-450W-P Optimizer - Notes and Explanations

1 In the STC environment, the rated power of the module must not exceed 1.05 times the input rated power of the optimiser.

2 The power optimiser is bypassed in a string connected to an inverter in operation when it is not working.

3 OVdc output of the power optimiser when the connection to the inverter is disconnected or the inverter is switched off.

4 Enables installation of PV modules in frame/installation/extruded aluminium profiles

5 Fits PV module in landscape and portrait installation.

6 Requires standard 60 cell module to meet minimum inverter start voltage.

7 Full performance refers to the intelligent online design tool.
