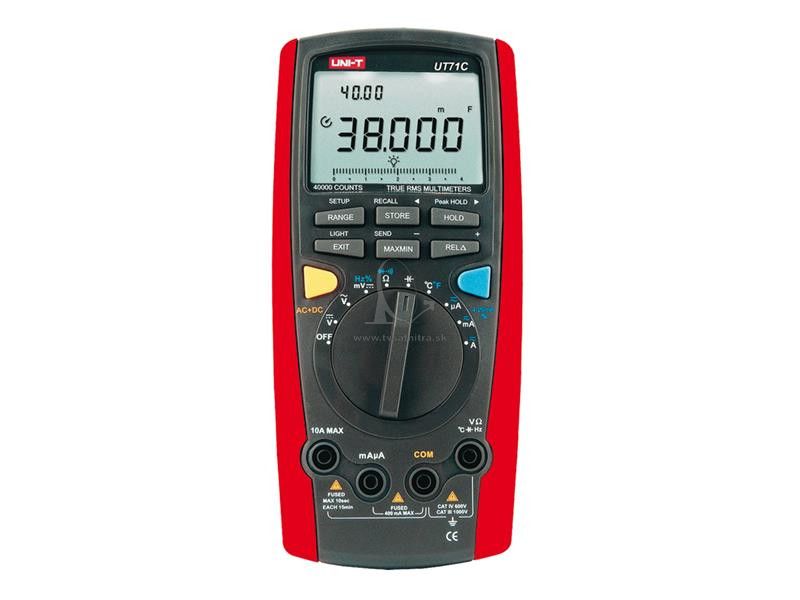

Multimeter UNI-T UT71C

Multimeter UNI-T UT 71C
V rade multimetrov UT71 sú špičkové inteligentné ručné multimetre strednej veľkosti s automatickým aj manuálnym prepínaním rozsahov a rozsahom zobrazenie hlavného displeja ± 20000 alebo 40000 a ďalšími dvoma pomocnými displeji. Prístroje sa radia do vyššej strednej triedy, vynikajú kvalitným prevedením a spoľahlivosťou a sú vhodné aj pre priemyselné použitie. Rad UT71 môže rýchlo vyriešiť zložité problémy v oblasti elektroniky, automatizácie tovární, distribúcia a elektronického inžinierskeho vybavenia. Prístroje radu UT71 umožňujú nastaviť hornú a dolnú hranicu merania, čo je veľmi užitočná funkcia pre zlepšenie kontroly hromadnej výroby elektroniky a účinnosti skríningu. Umožňujú meranie AC / DC napätí a prúdov, odporu, test diód, test spojitosti, meranie kapacity, frekvencie, teploty, prúdové slučky 4-20mA (mimo UT71A) a príkonu (u prístroja UT71E). Prístroje umožňujú ukladanie dát a pripojenie pomocou USB s optickým oddelením alebo pomocou Bluetooth adaptéra UT-D07A, ktorý je potrebné dokúpiť. Prístroj je možné spárovať s mobilnými telefónmi alebo tablety po stiahnutí príslušného softvéru zo stránok Apple Store alebo Google Play Store. Údaje na displeji sú tmavé na svetlom pozadí. Istenie prúdových rozsahov je vykonané rúrkovými tavnými poistkami (rozsah 10A poistkou F 10A / 250V (o5 x 20mm); rozsah mA / uA poistkou F 500mA / 250V (o5 x 20mm)). Napájanie multimetra je vykonané batériou 9V (6F22). Rozsah merania veličín možno voliť automaticky, aj manuálne. Súčasťou balenia sú meracie káble s hrotmi, a tiež batérie.

UT71C je špičkový digitálny multimeter TRMS, ktorý nájde využitie pri kontrole v elektronickej výrobe, v automatizácii tovární a v distribúcii el. energie. Na tento výrobok poskytujeme rozšírenú záruku 3 roky.

Parametre produktu :

- plne vyhovuje norme IEC / EN611010, a majú dvojitú izoláciu
- zaradený do kategórie CAT. III 1000V - vnútorný el. inštalácie vrátane trojfázových rozvodov
- zaradený do kategórie CAT. IV 600V - vonkajšie el. inštalácie (istiaci prvky, začiatok vnútorné inštalácie)
- maximálna zobrazenie hlavného displeja je 20000, vedľajších displejov 4000
- typu podsvietený LCD displej s tmavými údajmi na svetlom pozadí, 3 hodnoty podsvietenia
- rozsah zobrazenie displeja je ± 20000 pre meranie napätia, prúdov, odporov a frekvenciou.
- obnovovacia frekvencia u väčšiny meraní 2 až 3x za sekundu
- analógový ukazovateľ bargraf 40 segmentov, rýchlosť 10 zobrazenie/sec.
- nastavenie rozsahov automatické alebo manuálne
- meracie rozsahy AC napätie (striedavého): 4 V/1000 V, True RMS 0 až 1000 V, šírka pásma 100 kHz
- meracie rozsahy AC prúdu (striedavého): 400 uA / 10 A šírka pásma 45 Hz až 10 kHz
- meracie rozsahy DC napätie (jednosmerného): 400 mV / 1000 V
- meracie rozsahy DC prúdu (jednosmerného): 400 uA / 10 A
- meracie rozsahy odporu: 400 ? / 40 M?
- meracie rozsahy kapacity kondenzátorov: 40,000 nF / 40,00 mF
- meracie rozsahy merania frekvencie: 40 Hz / 400 MHz
- meracie rozsahy teploty: -40°C / 1000°C alebo -40°F / 1832°F
- dodávaný teplotný snímač typu "K" pre teploty do 230°C
- meranie prúdovej slučky z prevodníkov neelektrických veličín 4 až 20mA
- vysoká presnosť
- meranie efektívnych hodnôt napätia st. napätí a prúdov (TRMS)
- počas merania striedavých napätí je možné na dvoch podružných displejoch merať aj frekvenciu alebo striedku napätia
- na podružné displeji je možné merať aj striedavú zložku nasuperponovanou na jednosmernom napätí
- mód relatívneho merania
- meranie špičiek MAX a MIN, zmrazenie hodnoty na displeji (Data Hold)
- vstavaná pamäť na 100 záznamov meraní
- indikácia slabej batérie
- automatické vypnutie (uspanie pri nečinnosti)
- ochrana napäťových vstupov proti preťaženiu nad 1000V
- ochrana prúdových vstupov rýchlymi tavnými poistkami
- vstupná impedancia 10M?, na rozsahu 200mV/DC až 2,5G?
- test diód a polovodičových prechodov napätím 0 až 3V
- dodaný USB kábel s opto-elektrickým prevodníkom, softvér je možné stiahnuť zo stránok výrobcu: https://meters.uni-trend.com/product/ut71-series/#Docs
- je možné dokúpiť Bluetooth adaptér UT-D07A
- je možné aj meranie v elmag. poli o intenzite do 1V/m s dodatočnou chybou 5%


Technické parametre :

- Meranie DC napätia (vstupná impedancia je na rozsahe 200mV 2,5G?, na ostatných rozsahoch 10M?) :
( Rozsah / rozlíšenie / presnosť )
400,00 mV / 0,01mV / ± 0,1% + 8
4,0000 V / 0,0001 mV / ± 0,1% + 8
40,000 V / 0,001 mV / ± 0,1% + 8
400,00 V / 0,01 V / ± 0,1% + 8
1000,0 V / 0,1V / ± 0,15% + 8
Ochrana proti preťaženiu 1000V.


- Meranie AC napätie (vstupná impedancia cca 10M?) :
( Rozsah / rozlíšenie / presnosť v rozsahu 45Hz až 1kHz / 1kHz až 10kHz / 10kHz až 100kHz)
4,0000 V / 0,0001 V / ± 0,8% + 40 / ± 3% + 40 / ± 7% + 40
40,000 V / 0,001 V / ± 0,8% + 40 / ± 5% + 40 / ± 7% + 40
400,00 V / 0,01 V / ± 0,8% + 40 / ± 5% + 40 / nešpecifikované
1000,0 V / 0,1 V / ± 1,5% + 40 / ± 6% + 40 (1kHz až 5kHz)/ ± 10 % + 40 (5kHz až 10kHz)
Ochrana proti preťaženiu 1000V, je možné meranie AC + DC.


- Meranie DC prúdu :
( Rozsah / rozlíšenie / presnosť)
400,0 uA / 0,01 uA / ± 0,2% + 20
4000,0 uA / 0,1 uA / ± 0,2% + 20
40,000 mA / 0,001 mA / ± 0,2% + 20
400,0 mA / 0,01 mA / ± 0,2% + 20
10,000 A / 1 mA / ± 0,8% + 30
Ochrana proti preťaženiu 500mA, 10 A.


- Meranie AC prúdu (45Hz až 1kHz) :
( Rozsah / rozlíšenie / presnosť v rozsahu 45Hz až 1kHz / 1kHz až 10kHz )
400,0 uA / 0,01 uA / ± 1% + 15 / ± 2% + 40
4000,0 uA / 0,1 uA / ± 1% + 15 / ± 2% + 40
40,000 mA / 1 uA / ± 1% + 15 / ± 2% + 40
400,000 mA / 0,1 mA / ± 1% + 15 / ± 2% + 40
10,000 A / 1 mA / ± 2% + 20 / ± 6% + 40
Ochrana proti preťaženiu 500mA, 10 A.


- Meranie odporu :
( Rozsah / rozlíšenie / presnosť)
400,00 ? / 0,01 ? / ± 0,5% + 20
4,0000 k? / 0,0001k? / ± 0,5% + 20
40,000 k? / 0,001 k? / ± 0,5% + 20
400,00 k? / 0,01 k? / ± 1% + 20
4,0000 M? / 0,0001 M? / ± 1% + 40
40,000 M? / 0,001 M? / ± 1,5% + 40
Ochrana proti preťaženiu 1000V.


- Meranie kapacity kondenzátorov :
( Rozsah / rozlíšenie / presnosť)
40 nF / 0,001 nF / ± 1,5% + 20
400 nF / 0,01 nF / ± 1,5% + 20
4 mF / 0,0001 uF / ± 1,5% + 20
40 mF / 0,001 uF / ± 1,5% + 40
400 mF / 0,01 uF / ± 1,5% + 40
4 mF / 0,0001 mF / ± 5% + 40
40 mF / 0,001 mF / nešpecifikované
Ochrana proti preťaženiu 1000V.


- Meranie frekvencie :
( Rozsah / rozlíšenie / presnosť)
40 Hz / 0,001 Hz / ± 0,1% + 15
400 Hz / 0,01 Hz / ± 0,1% + 15
4 kHz / 0,0001 kHz / ± 0,1% + 15
40 kHz / 0,001 kHz / ± 0,1% + 15
400 kHz / 0,01 kHz / ± 0,1% + 15
4 MHz / 0,0001 MHz / ± 0,1% + 15
40 MHz / 0,001 MHz / ± 0,1% + 15
400 MHz / 0,01 MHz / nešpecifikované
Ochrana proti preťaženiu 1000V.


- Meranie teploty (° C):
(Rozsah / rozlíšenie / presnosť)
-40 ° C do + 40 ° C / 0,1 ° C / ± 3% + 30
+ 40 ° C do + 400 ° C / 0,1 ° C / ± 1% + 30
+ 400 ° C až 1000 ° C / 0,1 ° C / ± 2,5%

- Meranie teploty (° F):
(Rozsah / rozlíšenie / presnosť)
-40 ° F až + 32 ° F / 0,1 ° F / ± 3% + 30
+ 32 ° F až + 752 ° F / 0,1 ° F / ± 1% + 30
+ 752 ° F až + 1832 ° F / 0,1 ° F / ± 2,5%
Ochrana proti preťaženiu 1000V.


- Meranie prúdovej slučky 4 až 20 mA
(Rozsah / rozlíšenie / presnosť)
(4 až 20mA)% / 0,01% / ± 1% + 50
Ochrana proti preťaženiu poistka F500mA / 250V.


- Test diód :
napätia na svorkách bez záťaže 2,8 V
úbytok napätia na dobrom kremíkovom priechode je 0,5 až 0,8 V
rozlíšenie merania 0,0001 mV


- Test vodivosti :
napätia na svorkách bez záťaže 1,2 V
tón bzučiaka nebude znieť, ak je odpor väčší ako 60 ?
tón sa rozoznie ak je odpor menší ako 40 ?

Všeobecné charakteristiky :

- napájanie: 9V batéria (6F22)
- displej LCD: 73 mm x 50 mms podsvietením, 2 stupne jasu, alebo vypnuté
- farba výrobku: červená a sivá
- čistá hmotnosť výrobku: 384 g
- veľkosť výrobku: 200 mm x 93 mm x 40 mm


Obsah individuálneho balenia :

- multimeter UT71C s úložným obalom
- batéria 9V batéria (6F22)
- poistka F1: F 10A / 250V (o5 x 20mm) - v prístroji
- poistka F2: F 500mA / 250V (o5 x 20mm) - v prístroji
- kábel USB s opto-el. prevodníkom
- testovacie káble s hrotmi v kategórii CAT III 1000V, CAT IV 600V
- návod na použitie česky, slovenský a anglicky


Veľkoobchodné balenie :

- štandardné množstvo v kartóne: 10ks
- štandardné meranie kartónu: 515 x 380 x 205 mm
- celková hmotnosť kartónu: 9,8 kg


- Výrobca: UNI-TREND
- www.uni-t.cz











Špičkový TRMS digitálny multimeter UT71C

Na tento produkt poskytujeme rozšírenú záruku 3 roky.

ŠPECIFIKÁCIA:
DC napätie: 400mV / 4V / 40V / 400V / 1000V
- presnosť: +/- (0.025% + 5)
AC napätie: 4V / 40V / 400V / 1000V
- presnosť: +/- (0.4% + 30)
DC prúd: 400uA / 4000uA / 40mA / 400mA / 10A
- presnosť: +/- (0.10% + 15)
AC prúd: 400uA / 4000uA / 40mA / 400mA / 10A
- presnosť: +/- (0.7% + 15)
Odpor: 400 Ohm / 4 kOhm / 40 kOhm / 400 kOhm / 4 MOhm / 40 MOhm
- presnosť: +/- (0.3% + 8)
Kapacita: 40nF / 400nF / 4uF / 40uF / 400uF / 4mF / 40mF
- presnosť: +/- (1% + 20)
Teplota: -40 až + 1000 ° C, -40 až + 1832 ° F
- presnosť: +/- 1% + 30 (° C), +/- 1.5% + 50 (° F)
Kmitočet: 40Hz / 400Hz / 4kHz / 40kHz / 400kHz / 4MHz / 40MHz / 400MHz
- presnosť: +/- (0.01% + 8)
Strieda: 10 ~ 90%
- presnosť: +/- (1% + 30)
4-20mA Loop: 0-100%
- presnosť: +/- (1% + 50)

ŠPECIÁLNE FUNKCIE:
Poistka: 10A
Alarm pre meranie prúdu
Funkcia Set Up
Auto rozsah
Meranie AC + DC napätia a prúdu
Dáta Logging: 100
Data Recall
Test diód
Akustický test
True RMS
Meranie špičkové, Max / Min a REL hodnoty
Dáta Hold
USB pripojenie
Icon display
Sleep mód
Indikátor batérie
Vstupná impedancia pre DC alebo AC napätie: 10 MOhm, pre DC 400mV: 2.5 GOhm
Dvojité podsvietenie displeja
Max. displej 40000 (73 x 50mm)
Bargraf

CHARAKTERISTIKA:
Napájanie: 9V bat. (6F22)
Rozmery: 200 x 93 x 40mm
Hmotnosť: 384g

Príslušentvo: meracie hroty, USB kábel, software na CD, puzdro, termočlánok typu K

Výrobca: UNI-TREND
www.uni-t.cz
