Multiprepínač EMP MS 9/26 PIU-6

  • Obj. čislo: TVSNR-030727
  • značka: EMP
Satelitný multiprepínač EMP MS9 / 26 - s 9 vstupmi a 26 výstupmi,s aktívnym/ pasívnym pozemným vstupom, so zabudovaným napájacím zdrojom - PROFI prevedenie.
265 € s DPH 220,83 € bez DPH
Skladom

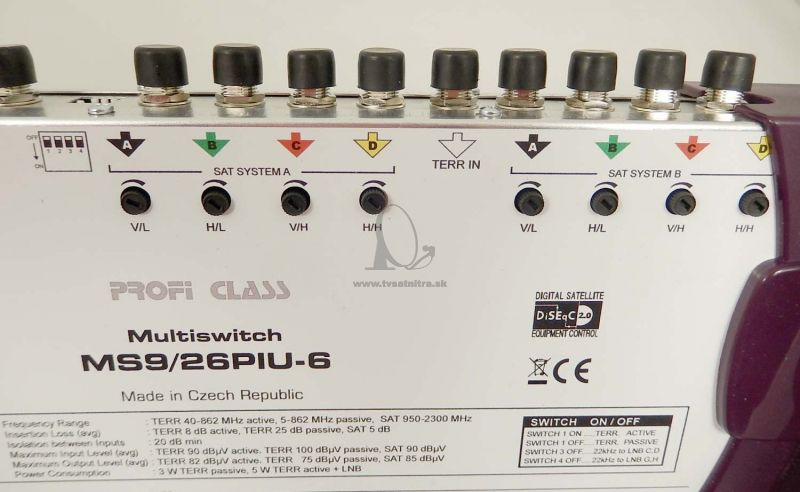

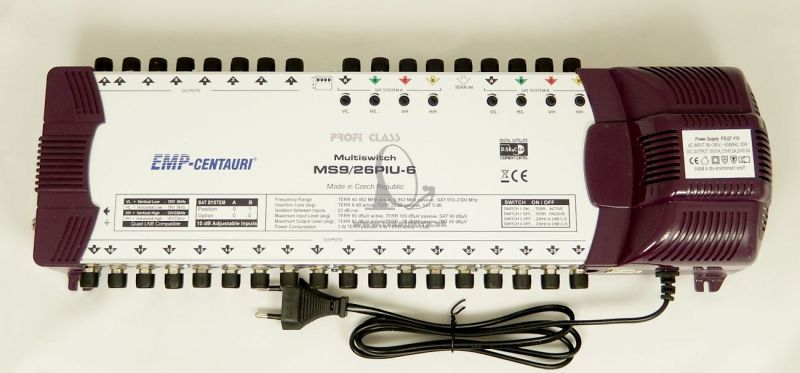

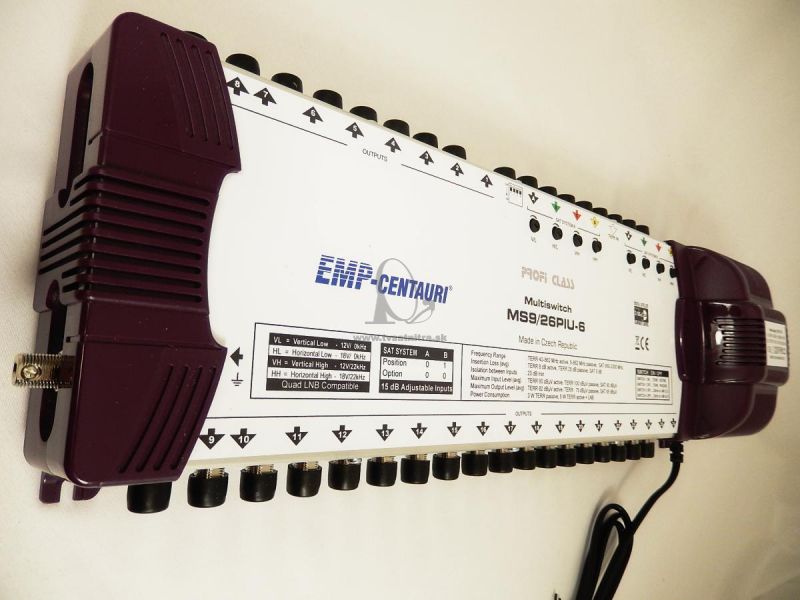

Multiprepínač EMP MS 9/26 PIU-6

Satelitný multiprepínač  EMP  MS9 / 26 - s 9 vstupmi a 26 výstupmi,s aktívnym/ pasívnym pozemným vstupom, so zabudovaným napájacím zdrojom - PROFI prevedenie.

Doplňujúce informácie



Multiprepínač 9 na 26, integrovaný zdroj, aktívny + pasívny TV vstup. Multiswitch je určený pre distribúciu pozemných a dvoch satelitných pozícií (8 polarizácií) pre 26 účastníkov.

Technické specifikace:

Parametr Podmínka Hodnota
Kmitočtový rozsah LNB vstupy 950-2300 MHz
Terr. vstup 5-862 MHz (pasivní)
40-862 MHz (aktivní)
výstupy 5-2300 MHz (pasivní)
40-2300 MHz (aktivní)
Řízení   DiSEqC 1.0 (2.0) příkazy
Průchozí útlum Sat. 5 dB avg
Terr. pasivní 25 dB avg
Terr. aktivní 8 dB avg
Izolace sat. vstupů mezi V/H polarizacemi 20 dB min
mezi dolním/horním pásmem 20 dB min
mezi jednotlivými LNB 25 dB min
Maximální vstupní úroveň* Sat. 90 dBµV avg**
Terr. 100 dBµV avg (pasivní)
90 dBµV avg (aktivní)
Maximální výstupní úroveň* Sat. 85 dBµV avg
Terr. 75 dBµV avg (pasivní)
82 dBµV avg (aktivní)
Příkon z každého přijímače 50 mA (18 V)
ze zabudovaného zdroje 3 W (pasivní)
4.5 W (aktivní) + LNB
Napájení terr. předzesilovače   150 mA max (12 V DC)
Dimensions (w,d,h])   47.0 x 15.2 x 8.7 cm
(délka přívodní šňůry 130 cm)
Teplotní rozsah   -30 ~ +70 °C

*Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
**Max. vstupní úroveň stoupá při použití vstupního atenuátoru. Udaná hodnota platí při vypnutém atenuátoru.

Příklady zapojení:
