Zostava na solárny ohrev vody GETI GWH02D 2640Wp 6x PV TRINA

Súprava na jednoduchú inštaláciu ohrevu vody v kotloch a iných zariadeniach. Súprava pozostáva zo 6 panelov Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type 440 W/panel, regulátora GETI GWH02D 4000 W a 25 metrov kabeláže s konektormi MC4, ktoré sú súčasťou dodávky. Menič je vybavený veľkým prehľadným LED displejom, 3m teplotným snímačom a nezávislým nastavením teploty pre ohrev vody z fotovoltaickej aj striedavej siete. Má funkciu núteného ohrevu a je kompatibilný s väčšinou kotlov na trhu.
Systém je jednoduchý , vyžaduje len pripojenie príslušného počtu FV panelov s maximálnym výkonom 4000 W s prevádzkovým napätím 160 ~ 350 V DC, sieťové napätie 230 C AC a pripojenie odporovej záťaže, napr. vykurovacieho telesa, elektrického kotla, elektrického radiátora alebo podlahového vykurovania a ističov. Jednosmerný prúd generovaný v paneloch, ktorý sa nedá privádzať priamo do vykurovacieho zariadenia, sa v meniči mení na striedavý prúd, ktorý sa môže použiť na napájanie vykurovacieho zariadenia.

Maximálny výkon systému je 4 000 W. Menič má prioritný vstup z fotovoltických panelov a v prípade nedostatku energie na týchto paneloch je systém zálohovaný striedavým prúdom 230 V zo siete.

Parametre produktu:

- Solárny striedač na ohrev teplej vody pomocou odporových záťaží (vykurovacie teleso, kotol).
- Snímač teploty
- samostatné nastavenie teploty pre ohrev vody z fotovoltaickej alebo striedavej siete
- automatické prepínanie medzi sieťami (FV / 230V AC sieť)
- prevádzkové režimy: iba PV ako ostrovný systém alebo alebo automatický režim PV + sieť
- tichá prevádzka pre pasívne chladenie
- efektívne monitorovanie maximálneho výkonu panelov pomocou MPPT
- vysoká účinnosť > 99 %

Striedač GETI GWH02D je vybavený prehľadným LED displejom, ktorý informuje používateľa o aktuálnych a nastavených hodnotách:

- Indikácia ohrevu vody z FV panelov
- Indikácia ohrevu vody zo siete 230 V AC
- Aktuálna a nastavená teplota vody (PV,AC)
- Výkon PV
- napätie PV
- indikácia porovnania
- indikácia chybového stavu





Technické parametre:

- Vstupné napätie (VDC): 160 až 350 (VDC)
- Vstupné napätie (VAC): 230 V AC
- výstupné napätie [VAC]: 0-260 VAC (VAC)
- Maximálny výkon: 4000 W
- Vstupný prúd PV: 20 A max.
- 20A max.
- Typ záťaže: odporová s bimetalovým termostatom (nie je vhodná pre elektronicky riadené termostaty!)
- Hodnota odporovej záťaže nesmie byť menšia ako 13 Ohm
- Funkcia MPPT: ÁNO
- Pripojenie PV panelov: sériové alebo sériovo-paralelné
- Prioritný vstup: PV panely
- záložný vstup: sieť 230 V AC
- prevádzková teplota: -25 °C ~ +55 °C
- účinnosť: > 99 %
- Dĺžka teplotného snímača: 3 m
- chladenie: pasívne
- ochrana proti skratu na vstupe
- ochrana proti prehriatiu
- Pripojenie vstupu PV panelu: konektory MC4
- Vstupné pripojenie 230 V AC: skrutkovacia svorka
- Pripojenie výstupu 230 V AC: skrutková svorka
- Materiál: hliník + kov
- stupeň ochrany: IP65
- Rozmery d x š x v [mm]: 255 x 201 x 95 mm
- hmotnosť: 3 kg

Fotovoltaický panel Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type

Technické parametre:

- Nominálny výkon: 440 W
- Typ: typ N, Topcon, monokryštalický
- účinnosť modulu: 22 %
- maximálny prúd (Imp): 18,14 A
- maximálne napájacie napätie (Vmp): 44 V
- napätie naprázdno (Voc): 52,20 V
- skratový prúd (ISC): 10,67 A
- Maximálne systémové napätie: 1500 VDC (IEC)
- Typ konektora: kompatibilný s MC4/MC4
- Predné sklo: 1,6 mm tepelne zosilnené sklo s vysokou priehľadnosťou
- stupeň ochrany: IP68.
- Počet článkov: 144.
- Rozmery: 1762 x 1134 x 30 mm
- hmotnosť: 21,8 kg
- Rám: eloxovaná hliníková zliatina
- farba rámu: čierna


Poznámka: Menič GETI GWH je vhodný len pre odporové záťaže s bimetalovým termostatom (nie je vhodný pre elektronicky riadené termostaty!).
Výstup meniča (L, N) nesmie byť pripojený k elektrickej sieti alebo uzemneniu! Výstup meniča sa nesmie pripojiť k systému TN-C.
Pozor! Inštaláciu solárneho systému smie vykonávať len osoba s príslušnou kvalifikáciou!

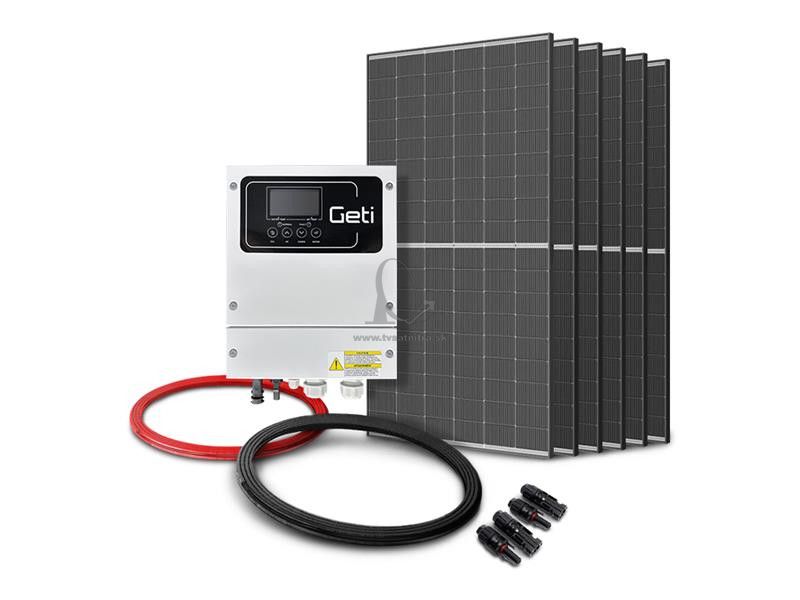

Súprava obsahuje:
Fotovoltaické panely - 6 ks Trina Solar TSM-NEG9R.28, Vertex S+ Dual Glass N-Type
Solárny regulátor GETI GWH02D
Súprava káblov 25 m
Konektory MC4
Inštalačný návod

- Ide o nadrozmerný tovar, dodacia lehota od vytvorenia objednávky sa môže predĺžiť o 3 - 4 pracovné dni.
